測量光學行業掩膜親水性的重要性
發布時間：2025-09-05 點擊次數：139
為何掩膜的親水性至關重要？掩膜版通常由石英玻璃基板和鉻或其他金屬/金屬氧化物薄膜圖案構成。在光刻工藝前，需要在掩膜表面均勻涂覆一層極薄且無缺陷的光刻膠。
光刻膠涂覆均勻性：
光刻膠通常是以水基溶劑為主的液體。如果掩膜表面疏水，液滴會收縮成球狀，難以鋪展，導致光刻膠涂層出現“彗星尾”、“條紋”或“厚度不均”等缺陷。反之，適度親水的表面能確保光刻膠液滴迅速鋪展，形成均勻、無缺陷的薄膜。
缺陷與污染控制：
疏水的表面也通常是“低能表面”，更容易吸附空氣中的有機分子（油污、灰塵），從而成為靜電和顆粒污染的溫床。一個清潔、親水的“高能表面”則能有效抵抗有機污染，并在清洗后更容易被徹底潤濕和沖洗干凈，減少水漬和殘留。
工藝穩定性與良率：
穩定且可控的親水性是保證每一次光刻膠涂覆工藝重復性、一致性的基礎，是從源頭提升產品良率的關鍵參數。

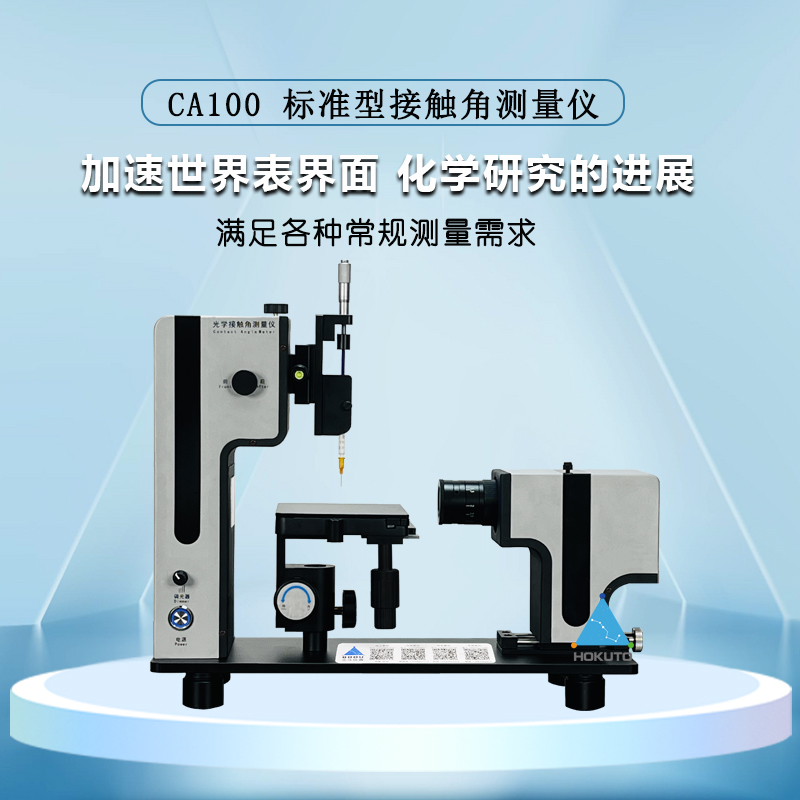

因此，對掩膜版表面親水性進行量化評估和嚴格控制，是光學行業高端制造中必不可少的一環。而接觸角測量儀可以通過高分辨率攝像頭和精密滴液系統，自動捕捉和分析液滴圖像，精確計算出接觸角的值，為掩膜表面的親水性提供了一個客觀、可量化的數據。在掩膜分析中的具體應用包括：
1、清潔效果驗證：
掩膜在經過紫外臭氧、等離子體、或濕化學（如SPM、SCI）清洗后，其表面有機物被去除，會變得更加親水。通過測量清洗前后接觸角的變化（例如從40°降至10°以下），可以精準評估清洗工藝的有效性和徹底性。
2、表面處理工藝優化：
為獲得持久穩定的親水性，有時會對掩膜表面進行改性處理（如鍍膜）。接觸角測量為不同處理工藝參數（如等離子體功率、處理時間）提供了快速反饋，用于優化工藝窗口。
3、表面老化與污染監測：
即使經過完美清洗，掩膜表面在儲存和運輸過程中也可能因吸附空氣中的污染物而逐漸“老化”，變得疏水。定期進行接觸角測量，可以監控這種變化趨勢，建立科學的掩膜使用和保養周期。
4、不同區域均勻性評估：
通過在不同位置（如石英區域、鉻線區域、空白區域）進行多點測量，可以評估整片掩膜版表面能的一致性，確保光刻膠在整個版面上都能均勻鋪展。
接觸角測量儀以其快速、無損、精準、量化的特點，成功地將難以捉摸的“親水性”概念轉化為具體、可操作的工程數據。它不僅是掩膜制造和清洗工藝開發的“研發助手”，更是生產線上的“質量衛士”。通過精準掌控掩膜表面的潤濕行為，光學行業能夠從根本上提升光刻工藝的均勻性與穩定性，為制造更先進、更精密的電子與光學器件奠定堅實的基礎。
